Nieuw hoofdkantoor voor Hager in Den Bosch: Een harmonieus samenspel van vorm, techniek en functionaliteit

Vermelden-Fotograaf_JoepJacobs-Architect_DeTweeSnoeken-2(ENT_ID kopiëren
Lees het gehele artikel

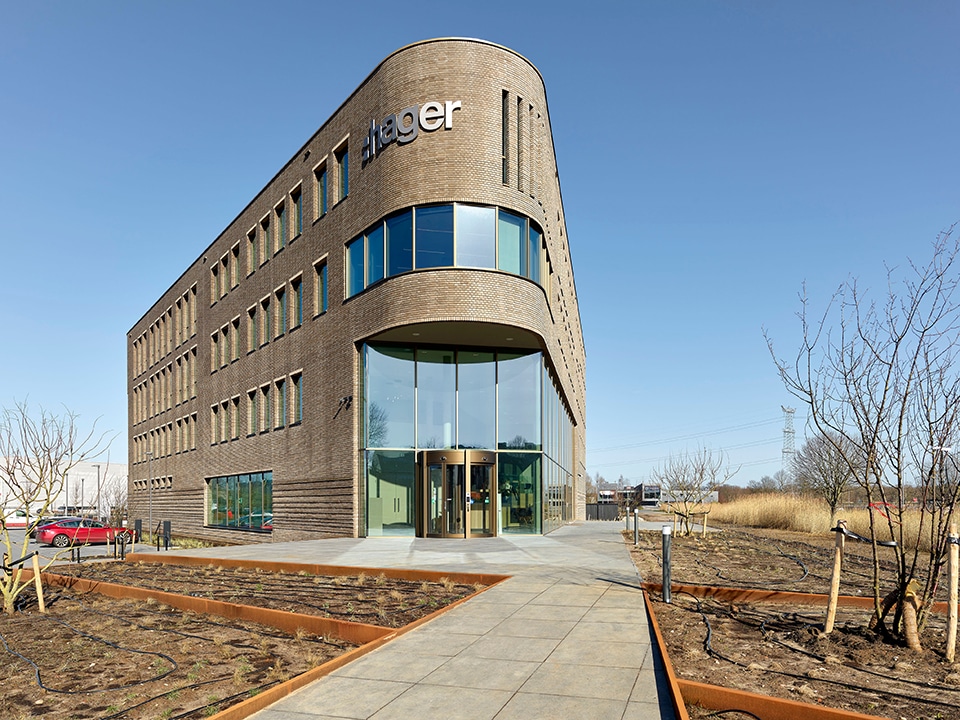

Begin dit jaar heeft Hager een modern en duurzaam nieuw hoofdkantoor betrokken op bedrijventerrein De Brand in Den Bosch. De nieuwbouw is ontworpen in een driehoeksvorm, passend bij het bouwperceel, en als een echte eenheid vormgegeven. “In onze nieuwbouw komen vorm, techniek en functionaliteit harmonieus samen”, vertelt Martwin de Man, projectleider bij Hager. “Bovendien worden ontmoeting, (klant)contact en samenwerking op alle mogelijke manieren gestimuleerd. Klanten, partners, onder­wijs­in­stel­lingen en andere markt­par­tijen zijn van harte welkom in een van onze inspi­re­rende ruimtes. Bijvoorbeeld voor een vergadering, training, brainstormsessie of prak­ti­sche work­shop. In ons Elec­to­rium ontvangen wij graag relaties voor een kennissessie en in trainingsruimte Connect vinden zij alle faci­li­teiten om een (maatwerk) training te volgen. Bijvoor­beeld in Domovea gebouwautomatisering of KNX programmeren.”

In de nieuwbouw zijn veel Hager-technieken zichtbaar. (Beeld: Joep Jacobs/De Twee Snoeken).

“Vandaag de dag wordt volop gefocust op duurzaamheid”, merkt De Man. “Maar ook op samenwerking. Want een gebouw kan pas écht duurzaam functioneren als bouw en installatietechnieken perfect zijn afgestemd. Bovendien kunnen we onze installaties hierdoor nóg beter afstemmen op de wensen en uitdagingen in de markt. Ons nieuwe pand brengt deze samenwerking naar het allerhoogste niveau.”

Moderne en duurzame energievoorziening

Naar wens van Hager kenmerkt het nieuwe hoofdkantoor zich door een informele, gemoedelijke en warme sfeer. Zowel in het publieke gedeelte als in het werkgebied. “De warme kleuren die architect De Twee Snoeken hiervoor heeft toegepast, zijn afgeleid van het koper dat dé verbinder vormt in veel van onze elektrotechnische producten”, aldus De Man. “Qua installatietechnieken is zoveel mogelijk gekozen voor duurzame technieken, zoals een warmtepomp, zonnepanelen en 36 autolaadstations (EVCS) met load balancing.” De zonnepanelen zijn direct gekoppeld aan het energie-opslagsysteem. “Een gedeelte van de laadstations wordt direct aangestuurd vanuit het in het energieopslagsysteem geïntegreerde energiemanagementsysteem. Hierdoor worden pieken in de vraag vanuit de auto-opladers zo veel mogelijk opgevangen door de opgeslagen energie uit het batterijsysteem. Zo wordt ons gebouw vriendelijker voor het net. Uit de ruim 60 energiemeters in ons pand wordt 24/7 data verzameld en inzichtelijk gemaakt in een energiemonitoringsdashboard.”

De nieuwbouw beschikt over een fraai trappenlandschap, die de verbinding maakt tussen de verschillende verdiepingen.

Het wordt steeds belangrijker om technieken toe te passen die een gebouw energiezuiniger maken, maar het moet ook prettig blijven om er te werken, benadrukt De Man. “Door goed te meten en te managen, kun je ervoor zorgen dat de energie zo optimaal mogelijk gebruikt wordt. Al tijdens de voorbereiding voor onze nieuwbouw is een (3D) digital twin van ons pand gemaakt, waarin het energieverbruik van alle ruimtes tot in detail is doorgerekend en geoptimaliseerd.”

Hager Unimes verdeler.

Complete Hager portfolio

In de nieuwbouw zijn veel Hager-technieken zichtbaar. “Natuurlijk hebben we hiervoor ons complete portfolio aangesproken en geïntegreerd”, aldus De Man. “Het resultaat is een duurzame energievoorziening in een modern kantoorpand. Alles gericht op de toekomst.” Gekozen is voor een wat grotere transformator en verdeler, evenals een eenvoudig uit te breiden railkokerinstallatie om van de hoofdverdeler naar de verdiepingen te komen. “Als we kijken naar de elektrische infrastructuur dan beginnen we bij het compactstation met daarin een Hager-energierek. Vanaf daar gaan we naar de hoofdverdeler, die is gebouwd in onze werkplaats in Coevorden. Vanaf de hoofdverdeler wordt de energie door middel van een railkokersysteem verdeeld naar de verdiepingen, waar een Hager-onderverdeler zit. Doordat we het railkokersysteem in 3D hebben ontworpen, wisten we zeker dat het zou passen en dat er geen aanlopers zouden zijn met de andere installaties.”

Vanuit de onderverdelers loopt een vloergootsysteem naar alle werkplekken. “Gezien de bijzondere driehoekige vorm van ons pand heeft onze maatwerkafdeling speciale hoekstukken ontwikkeld. Hierdoor kon de bekabeling netjes en in een niet te scherpe hoek gelegd worden”, aldus De Man. “Via de plafondinfrastructuur worden onder meer de verlichting en screens aangestuurd, op basis van aanwezigheid en daglicht. Ons Domovea visualisatiesysteem geeft onze medewerkers de kans om zelf de sturing aan te passen. Kortom: de nieuwbouw is een verzameling van onze eigen producten. Toch is het gebouw niet als een showroom ontworpen. Je ziet onze producten echt in de praktijk, zoals zij in elk gebouw toegepast kunnen worden. Relaties die hierin geïnteresseerd zijn, zijn van harte uitgenodigd om een kijkje te nemen.”

Flexibel energiesysteem maakt eenvoudige aanpassingen in het machinepark mogelijk

IMG_4515
Lees het gehele artikel

Euro Caps is klaar voor de toekomst!

Euro Caps, de Rotterdamse fabrikant van koffiecapsules, maakt een stormachtige groei door. Waar tien jaar geleden het eerste alternatieve koffiecupje werd geïntroduceerd, rollen inmiddels zo’n 1.500.000.000 koffiecapsules per jaar van de band voor afnemers over de hele wereld. In 2016 werd een tweede fabriek geopend op de Mijestraat in Rotterdam Spaanse Polder, die recent is uitgebreid met een productiehal van ca. 3.600 m2, een hoogbouwmagazijn van ca. 2.000 m2 en een distributieruimte van ca. 2.000 m2.

De fabriek van Euro Caps op de Mijestraat in Rotterdam Spaanse Polder is recent uitgebreid met een productiehal van ca. 3.600 m2, een hoogbouwmagazijn van ca. 2.000 m2 en een distributieruimte van ca. 2.000 m2.

Van den Dool is huisinstallateur van Euro Caps voor alle elektrotechnische installaties. “Wij zijn als installateur door hoofdaannemer Speebouw bij de nieuwbouw van Euro Caps betrokken en hebben de complete licht- en krachtinstallaties, (camera)beveiliging, brandmeldinstallaties en datavoorzieningen verzorgd”, vertelt Arco Schouten, Operationeel Directeur bij Van den Dool. “Voor de engineering en levering van de energiedistributiesystemen in de productiehal hebben wij de samenwerking gezocht met Hager.”

Hager is gespecialiseerd in elektrische oplossingen voor energiedistributie, kabelmanagement, gebouwautomatisering en schakelmateriaal en al meer dan 20 jaar een vaste partner van Van den Dool, benadrukt Schouten. “Onder andere vanwege de korte lijnen én hoge betrouwbaarheid van de systemen. Bovendien kon Hager de verdeelkasten voor dit project leveren in combinatie met railkokers. Hierdoor is Euro Caps verzekerd van een optimale flexibiliteit, terwijl wij profiteren van alle voordelen van één fabricaat, één aanspreekpunt en één garantiepartij voor het complete energieverdeelsysteem.”

Flexibele energieverdeling

“In dit project is gekozen voor één centrale hoofdverdeelkast en drie onderverdelers”, vertelt Chris Louwrier, Accountmanager bij Hager. “Elke onderverdeler is aangesloten op een railkoker van 75 meter en met een stroomsterkte van 800 Ampère. Vanaf de railkokers worden alle productiemachines van Euro Caps gevoed.” Dankzij de railkokers kan om de drie meter een aftakkast gemonteerd worden. “Hierdoor wordt een zeer flexibele energieverdeling geborgd”, benadrukt Martwin de Man, Projectleider bij Hager. “Omdat Van den Dool op iedere plek in het gebouw machines kan aansluiten, kon de indeling van de productiehal tot op het allerlaatste moment nog gewijzigd worden. En ook in de toekomst kunnen eenvoudig machines worden toegevoegd, verplaatst en/of vervangen, zonder dat opnieuw voedingskabels getrokken hoeven worden. Op termijn kan dit tot flinke kostenbesparingen leiden.”

Uitstekende wisselwerking, snelle uitvoering

De opdracht voor Euro Caps startte met een idee van het bouwteam. “Op basis van dit idee hebben wij een eerste prijsindicatie gemaakt”, vertelt Louwrier. “Daarna ging het snel. Na akkoord door de opdrachtgever hebben wij samen met projectleider William Mulder van Van den Dool het ontwerp, de engineering en de planning opgepakt. Wat verwachten we van elkaar? Waar liggen kansen en risico’s? Zijn er zaken waarmee we rekening moeten houden? Hierbij is ook Martwin de Man aangehaakt. Waar onze montagepartner Hop Noord B.V. de montage van het energiesysteem heeft verzorgd, hebben William en Martwin de projectleiding vanuit resp. Van den Dool en Hager voor hun rekening genomen. Deze aanpak én wisselwerking stond garant voor een snelle en soepele uitvoering. In slechts drie weken zijn alle railkokers gemonteerd.”

De railkokers zijn opgehangen aan pendels, vertelt Louwrier. “Vanwege de hoogte van de hal hebben wij besloten om de railkokers zes meter onder het plafond te monteren, op een hoogte van ruim zeven meter vanaf vloerniveau. Hierdoor kan Van den Dool in de toekomst eenvoudig en met behulp van een hoogwerker nieuwe aftakkasten monteren en/of bestaande aftakkasten verwijderen of verplaatsen. Omdat de railkokers aan lange pendels hangen, bestaat de kans dat ze tijdens deze werkzaamheden gaan zwenken. Om dit te ondervangen, zijn starre verbindingen aan het ophangsysteem toegevoegd.” De Man: “Net voor de inbedrijfstelling hebben wij de isolatieweerstand en continuïteit van alle spanningsrails gemeten. Bovendien is een fotoreportage gemaakt en gedeeld van hoe alle koppelingen zijn gemaakt, op moment gezet én afgelakt. Vervolgens is het complete systeem gecertificeerd opgeleverd aan de installateur.”

Een nieuwe manier van samenwerken versnelt de elektrificatie

Vermelden-Fotograaf_JoepJacobs-Architect_DeTweeSnoeken-1
Lees het gehele artikel

Fossiele brandstoffen maken steeds meer plaats voor elektriciteit. De vraag naar elektriciteit wordt groter én complexer. In die ontwikkeling speelt Hager een belangrijke rol. Als versneller van de elektrificatie helpt Hager de branche met duurzame oplossingen. Sinds dit jaar vanuit een nieuw hoofdkantoor in ‘s-Hertogenbosch.

“De elektrische wereld van morgen, die zijn wij vandaag al aan het inrichten”, vertelt Rianne van Lieshout, algemeen directeur van Hager Nederland. “De vraag naar elektriciteit gaat de komende decennia explosief stijgen en bovendien groeien elektrische systemen in complexiteit. De snelheid van elektrificatie stelt installateurs, groothandels, bouwbedrijven en adviseurs voor grote uitdagingen. Bij Hager zien wij het als onze roeping om de elektrificatie te versnellen door duurzame en gemakkelijk te installeren oplossingen te ontwikkelen. Zo richten we samen met onze klanten de elektrische wereld van morgen in.”

Architect De Twee Snoeken, fotograaf Joep Jacobs

Een nieuwe manier van samenwerken

Intensief samenwerken met klanten en partners is de manier waarop het nieuwe Hager de toekomst tegemoet treedt. Het nieuwe pand op bedrijventerrein De Brand in ‘s-Hertogenbosch is er volledig op ingericht. “Onze rol is veranderd. Behalve producent zijn we nu ook adviseur. We benaderen elk project afzonderlijk en adviseren klanten proactief over de bredere inrichting van hun elektrische infrastructuur. Ons nieuwe pand heeft alle faciliteiten om met klanten te vergaderen of sparren, kennis te delen en om bijvoorbeeld installateurs te trainen op het gebied van nieuwe technologische innovaties.”

Moderne energievoorziening

Het all-electric pand is onder andere voorzien van een warmtepomp, zonnepanelen en 36 laadstations (EVCS). De zonnepanelen zijn direct gekoppeld aan het energieopslagsysteem en een gedeelte van de laadstations wordt direct aangestuurd vanuit het geïntegreerde energiemanagementsysteem in het energieopslagsysteem. Zo worden pieken in de vraag vanuit de auto-opladers zo veel mogelijk opgevangen door de opgeslagen energie uit het batterijsysteem. Uit ruim 60 energiemeters in het pand wordt data verzameld en inzichtelijk gemaakt in een energiemonitoringsdashboard.

Daarnaast is een KNX-systeem aangelegd waarmee verlichting en zonwering worden aangestuurd op basis van daglichtniveaus en aanwezigheid.

Voor de elektrische infrastructuur is gebruik gemaakt van een railkoker- en vloerinstallatiesysteem.

Het pand wordt in de eerste week van april officieel geopend voor relaties.

Foto’s: architect De Twee Snoeken, fotograaf Joep Jacobs

Hoofdverdeler van 3.200 Ampère voorziet nieuwbouw Grozette van energie

IMG_5767
Lees het gehele artikel

Al bijna 60 jaar verwerkt Grozette kaas tot verse en droge strooibare kaasproducten voor de retail, foodservice en industrie. Sinds 1973 is het bedrijf gevestigd aan de Ohmweg in Woerden, waar de productiemogelijkheden op dit moment flink worden uitgebreid. De bouw is opgedeeld in twee fasen. Fase 1 betreft de bebouwing van de grond naast het bestaande pand en omvat een kantoorgedeelte en productieruimte, die afgelopen oktober formeel zijn opgeleverd. Op dit moment wordt het bestaande pand gesloopt om ruimte te maken voor fase 2. De bouw is in handen van Dijkham Bouw uit Nijkerk. Lomans Amersfoort is verantwoordelijk voor de E- en W-installaties, behoudens de klimaattechnieken in de nieuwe productiehal. Zowel tijdens het ontwerp als de bouw staan duurzaamheid en voedselveiligheid centraal.

Van de verwarming en koeling van de kantoren tot en met de sanitaire installaties, energievoorziening, LED-verlichting, data-installatie, brandmeldinstallatie, inbraakbeveiliging, camera-installaties, toegangscontrole en KNX/DALI domotica-installatie: Lomans Amersfoort is sinds oktober 2020 bij de nieuwbouw van Grozette betrokken. In navolging van fase 1 start de totaalinstallateur medio maart met de installaties voor fase 2. “Aan de bouw van dit energieneutrale project ligt een BREEAM-NL ‘Outstanding’ ambitie ten grondslag”, vertelt Martin van de Kamp, projectleider bij Lomans Amersfoort. “Daarom wordt bijvoorbeeld de restwarmte uit de koelinstallatie van de koelcellen efficiënt hergebruikt voor de verwarming van de kantoren. Ook wordt elke toiletgroep voorzien van een magneetklep in de waterinstallatie, die gekoppeld is aan de bewegingsmelder van de verlichting. Onze social return dochteronderneming Montage Jongens – waarmee wij mensen met een afstand tot de arbeidsmarkt helpen aan een baan in de installatietechniek – monteert ruim 2.000 PV-panelen op het dak van fase 2.”

De 1.600 Ampère Engie-verdeler wordt gevoed door de hoofdverdeelkast en is voorzien van twee H3+ MCCB vermogensautomaten.

Hoofd- en onderverdelers

Voor de energieverdeling in de nieuwbouw werkt Lomans Amersfoort nauw samen met Hager. “Wij waren op zoek naar een partij die snel kon schakelen, met name met betrekking tot de hoofdverdeler”, vertelt Van de Kamp. “Hager had het beste antwoord op onze planningsvraag. Bovendien ken ik Hager als een fijne partij om mee samen te werken. Ook in dit project verliep de communicatie goed. Op basis van onze tekeningen en het aantal groepen, de gewenste zwaarte van de hoofdschakelaar, het aantal kWh-meters en andere gegevens uit onze installatieschema’s heeft Hager de engineering voor de hoofdverdeler en onderverdelers verzorgd. Vervolgens hebben we gezamenlijk de fijne afstemming verzorgd, waarna Hager met de productie is gestart.”

Abe de Jong, projectleider bij Hager: “Voor de nieuwbouw van Grozette hebben wij één grote hoofdverdeelkast ontworpen, gebouwd en geplaatst, met een lengte van bijna 10 meter, een voeding van 2x 1.600 Ampère en een Combiway behuizing.” Combiway betreft een nieuw type behuizing van Hager, vertelt hij, die de LL-serie patroonlastscheiders en H3+ vermogensautomaten vrij combineert in één compacte uitgangskast. Ook biedt deze kast ruimte voor Univers- of DIN-rail componenten, wat hem extra veelzijdig maakt. “De hoofdverdeler wordt straks gevoed door twee transformatoren. Bovendien is de verdeelkast – mede dankzij de montage van twee railkoker aansluitpunten – voorbereid op de aansluiting van de PV-panelen.”

Voor fase 1 zijn 23 onderverdelers geleverd, die zowel de krachtinstallaties als verlichting voeden, vertelt De Jong. In fase 2 worden hier nog 10 onderverdelers aan toegevoegd. Alle onderverdelers zijn voorzien van kWh-meters voor energiemonitoring. “Bijzonder in dit project is de Engie-verdeler voor de koelinstallatie in de productiehal. Deze 1.600 Ampère verdeler wordt gevoed door de hoofdverdeelkast en is voorzien van twee H3+ MCCB vermogensautomaten, ten behoeve van de noodstroomaggregaat en koppelschakelaar.”

Samenbouwen van de hoofdverdeelkast.

Just-in-time en in handelbare delen

De Engie-verdeler en hoofdverdeler zijn in eigen beheer door Hager in Coevorden samengebouwd, getest en gekeurd. Vervolgens zijn de verdelers just-in-time en in handelbare delen naar Woerden vervoerd en geassembleerd, vertelt De Jong. “Met name de plaatsing van de Engie-verdeler was een uitdaging, omdat deze op de eerste verdieping moest komen. Vanwege de hoogte van de hal moest de verdeler bovendien intern nog zes meter worden gelift. Om dit mogelijk te maken, hebben wij nauw samengewerkt met Kraanbedrijf Nederhoff.” Voor de onderverdelers heeft Hager wederom de samenwerking gezocht met paneelbouwpartner PS Nederland Noord B.V. Lomans Amersfoort heeft de aansluiting van alle verdelers verzorgd. De inbedrijfstelling van de hoofdverdeler is gezamenlijk door Lomans Amersfoort en Hager opgepakt.

Naast de hoofd- en onderverdelers leverde Hager ook de kunststof (tehalit) wandgoten voor de kantoren van Grozette.

Bouwinfo
  • Opdrachtgever Grozette BV
  • Architect RDG Ontwerp & Advies
  • Aannemer Dijkham Bouw
  • E- en W-installateur Lomans Amersfoort
  • K-installateur Engie
  • Verdeelinrichtingen Hager
  • Totale oppervlakte nieuwbouw ca. 16.000 m2



Stap voor stap naar een goede en veilige stroomvoorziening
