De nieuwste generatie luchtbehandelingsunits


Lees het gehele artikel

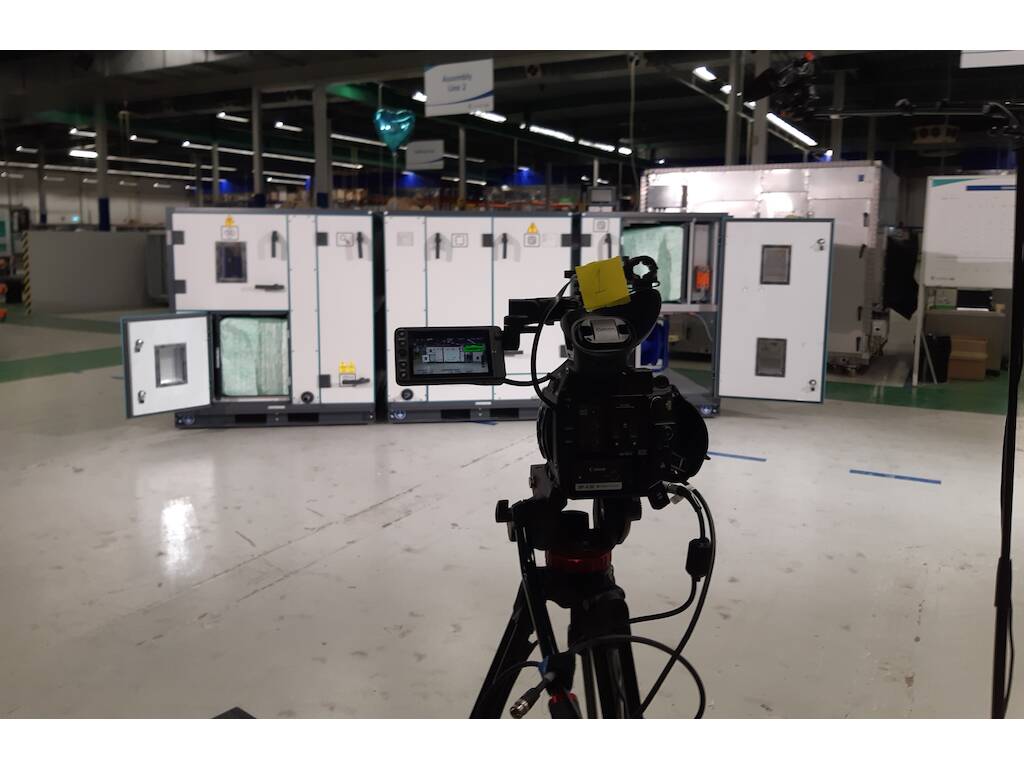

Maar liefst 135 adviseurs en installateurs namen begin maart deel aan het #how2 expert webinar van Systemair, waarin zij aan de hand van een demo-unit konden kennismaken met de nieuwste generatie luchtbehandelingsunits: Geniox. Het webinar werd live uitgezonden vanuit de Systemair fabriek in Waalwijk. Centraal stonden de unieke eigenschappen van Geniox, zoals een eenvoudige installatie, uitstekende thermische en akoestische prestaties en zeer lage levenscycluskosten.

Michael Willemse, Sales Director Nederland, startte het webinar met een korte introductie. Vervolgens lichtte R&D-Manager Andy Bijmans de belangrijkste technische eigenschappen van Geniox toe. “Bij de ontwikkeling zijn alle 23 R&D-teams van Systemair betrokken”, vertelt hij. “Gezamenlijk hebben we klant- en fabriekseisen vertaald naar één platform, één techniek en één selectiesoftware. Maar ook naar één generatie luchtbehandelingsunits, die aan zeer hoge Eurovent-klassen voldoet. Dankzij de montage van een 60 mm dik paneel met steenwol isolatie beschikt Geniox bijvoorbeeld over een uitstekende thermische isolatieklasse (T2). Bijzonder is bovendien de koudebrugweerstand (TB2), die wordt bereikt door de binnen- en buitenpanelen van de panelen en deuren thermisch te ontkoppelen. Ook zijn de deuren even dik uitgevoerd als de panelen. Hierdoor presteren zij niet alleen thermisch, maar ook akoestisch gelijk aan de rest van de omkasting. Een stevig en onderling verkoppeld frame resulteert in doorbuigingsklasse D1. De grotere panelen zijn intern versterkt met een polyester profiel, waardoor doorbuiging en thermische verliezen niet aan de orde zijn.”
Hoogwaardige afdichtingen zorgen voor luchtdichtheidsklasse L1, aldus Bijmans. “Aan de buitenzijde van de units is bovendien een extra afdichting toegevoegd, die is mee-geëxtrudeerd op het kunststof profiel en stofophoping tussen de panelen en stijlen voorkomt.” Ook belicht hij de Filter Bypass Lekkage (F9). “Want ook hier zijn de afdichtingen geëxtrudeerd op het profiel, waardoor de afdichting meewerkt in de luchtrichting van de unit. Dit zorgt voor een betere afdichting bij hogere drukken. Een uitkomst, omdat je bij betere filterklassen hogere drukvallen en dus een betere afdichting hebt.”
 Visuele vormgeving Een volgend punt gaat over de visuele vormgeving van Geniox. Grote pictogrammen illustreren welke functies zich waar bevinden. “Ook zijn nummers toegevoegd op de sectie-einden, die aangeven in welke volgorde de secties op locatie geplaatst moeten worden”, aldus Bijmans. “Ditzelfde geldt voor de kanaaleinden. Het koppelen van de unitsecties gebeurt eenvoudig middels klemprofielen.” Een extra label geeft informatie over de CE-markering, het aantal en type filters, de aansluitspanning en de afzekerwaarde.

Centraal stonden de unieke eigenschappen van Geniox, zoals een eenvoudige installatie, uitstekende thermische en akoestische prestaties en zeer lage levenscycluskosten.


Eigen besturingssysteem

Bijmans besluit zijn presentatie met het Systemair Access besturingssysteem. Speciaal voor Geniox heeft Systemair namelijk een eigen regeling en regelaar ontwikkeld, die in de unit zijn geïntegreerd. De regelaar is te benaderen en aan te sturen via BACnet, Modbus en/of een HTML-webserver. Lokaal beheer is mogelijk via het NaviPad-bedieningspaneel. Ook kunnen eenvoudig sensoren aan het systeem worden gekoppeld.


Slimme selectiesoftware

Accountmanager Marcel in ‘t Veld leidde de adviseurs en installateurs door de slimme selectiesoftware, waarmee eenvoudig en snel unitafmetingen, toevoer- en retourtemperaturen en drukken kunnen worden ingevoerd. Ook kunnen accessoires zoals een verwarmings-/koelbatterij, platenwarmtewisselaar of toevoer-/afvoerunit worden toegevoegd, op basis waarvan de software een basisunit samenstelt. Deze unit kan vervolgens worden uitgebreid met extra opties zoals een elektrische batterij, andere filters en/of geïntegreerde dempers. Daarnaast kan het gewenste aantal secties worden aangeklikt, waarna de software controleert of het ontwerp aan de ErP-eisen voldoet. Bovendien komen met één druk op de knop alle technische informatie, AutoCAD- en 3D-tekeningen beschikbaar.


Hygiëne-uitvoeringen

Accountmanager Sjef Verboven stond stil bij de hygiëne-uitvoeringen van Geniox. In het selectieprogramma kunnen namelijk ook Eurovent hygiëneklassen worden aangevinkt. Belangrijk in dit kader is de toegankelijkheid van de luchtbehandelingsunit, vertelt hij. “Immers: hoe meer deuren, hoe beter de unit geïnspecteerd en gereinigd kan worden.” De (gesloten celstructuur) afdichting van de deuren is zorgvuldig chemisch verbonden en een ultravlakke bodem zorgt dat er geen vuil kan achterblijven in naden en kieren. Ook zijn optionele kijk-/inspectievensters mogelijk. “Onder andere deze punten hebben geleid tot een Eurovent niveau 2 beoordeling.”


Omkeerbare lucht/lucht-warmtepomp

Optioneel kan Geniox worden uitgerust met een geïntegreerde, omkeerbare lucht/lucht-warmtepomp, waarmee perfect aan de all-electric-ambities van veel relaties wordt voldaan. “De units met geïntegreerde warmtepomp worden altijd uitgevoerd met een warmtewiel en sorptierotor, zodat in winter- en zomerbedrijf vocht kan worden teruggewonnen”, aldus Verboven. “De ontdooicyclus kan getemperd worden door een elektrische heater voor het warmtewiel in de luchttoevoer te plaatsen. Hierdoor kan de unit altijd de juiste inblaastemperatuur leveren. Ook is het mogelijk om de elektrische heater voor het buitenluchtfilter plaatsen. Zo blijven de buitenluchtfilters altijd droog, wat resulteer in lage luchtweerstanden. Bovendien wordt vervuiling vanuit de filters in de unit voorkomen.” Het koudemiddel van de warmtepomp is R-410A.

Systemair introduceert Geniox

Geniox-balloon-small
Lees het gehele artikel

Het toonaangevende ventilatiebedrijf Systemair lanceert Geniox, de volgende generatie luchtbehandelingsunits. De motivatie achter de nieuwe units is de ambitie om de energie-efficiëntie in ventilatiesystemen te verbeteren.

Als vuistregel geldt dat ventilatie ongeveer 40 procent van het energieverbruik van een gebouw uitmaakt. Dit betekent dat er een aanzienlijk verbeterpotentieel is. Tegelijkertijd zorgt de ontwikkeling in de bouw ervoor dat gebouwen tegenwoordig beter geïsoleerd en luchtdicht zijn om op de energiekosten te besparen. Dit vergroot echter de behoefte aan ventilatie, die ook op een hoger niveau moet presteren om een ​​optimaal binnenklimaat te bereiken.

Ventilatie is een van de aandachtspunten in de ErP-richtlijn (Ecodesign) van de Europese Commissie. De richtlijn stelt een aantal eisen aan alle producten die het energieverbruik beïnvloeden. Met betrekking tot ventilatie stelt de ErP onder meer eisen aan warmteterugwinning, ventilatorefficiëntie en SFP-waarden. Geniox voldoet aan alle eisen.

Montage op locatie

De Geniox luchtbehandelingskasten kunnen ter plaatse door installateurs worden gemonteerd. De unit wordt geleverd in modules om het transport naar en op de locatie te vergemakkelijken. Installateurs kunnen de Geniox-unit vervolgens monteren door de modules eenvoudig in elkaar te passen. Dit is een oplossing waar onze klanten naar hebben gezocht. We hebben ook stappen ondernomen om de levertijd te verkorten en de afhandeling en service te verbeteren.

Het meest opvallende verschil met onze vorige ontwerpen is de behuizing. Behalve dat ze esthetisch mooi zijn, hebben we een thermisch geïsoleerde paneelconstructie ontwikkeld met zeer hoge dichtheidswaarden, die koudebruggen elimineert. De behuizing voldoet aan de beste doorbuigingsklasse D1 en luchtdichtheidsklasse L2.

Eén bedrijf, één merk

Het nieuwe assortiment Geniox is verkrijgbaar binnen geheel Systemair, wereldwijd. Dit betekent dat we onze klanten hetzelfde hoge serviceniveau kunnen bieden, ongeacht waar ze zich bevinden. Het Geniox-assortiment kan worden toegepast in verschillende industrieën, van huisvesting, ziekenhuizen, datacenters en industriële faciliteiten tot schepen en offshore platforms.

Systemair heeft het ontwerpprogramma SystemairCAD verder ontwikkeld zodat nu ook de Geniox-luchtbehandelingsunits hiermee eenvoudig zijn te configureren. Het programma is gratis te downloaden en biedt de mogelijkheid om een eigen luchtbehandelingsunits te configureren of een van de vooraf geconfigureerde opties te kiezen. SystemairCAD is rechtstreeks verbonden met onze productie. Als een bestelling bevestigd is, kunnen we de gegevens van het apparaat direct naar onze productie sturen, waar het op bestelling wordt gemaakt.

Het Geniox-assortiment is gecertificeerd door Eurovent, de Europese Associatie van Fabtrikanten voor luchtbehandeling en koelapparatuur. Eurovent certificeert de prestatiebeoordelingen van airconditioning- en koelproducten volgens Europese en internationale normen.
