PBS Holland | Verhoogde vloeren geven installateurs alle ruimte

24 september 2020

Dat een hechte samenwerking leidt tot een efficiënt werkproces en een perfect eindresultaat, werd wederom bewezen tijdens de bouw van de nieuwe hoofdvestiging van AWL-Techniek B.V.. In opdracht van installatiebedrijf Leertouwer voorzag PBS Holland het fonkelnieuwe gebouw van diverse hoogwaardige verhoogde vloeren. Een specialisme waarmee het bedrijf al ruim 40 jaar succesvol aan de weg timmert.

PBS Holland uit Oss is in Nederland toonaangevend op het gebied van verhoogde vloeren voor kantoren, datacenters, cleanrooms, technische ruimtes, natte ruimtes en tribunes. Qua ontwikkeling, productie én een vakkundige installatie in eigen beheer. “De voordelen van een verhoogde vloer zijn legio”, zegt projectleider Martijn van der Hoeven namens PBS Holland. “Allereerst hoef je de bouwkundige vloer niet af te werken. Daarnaast is er alle ruimte voor het netjes wegwerken van elektra-, data- en ventilatievoorzieningen. Bovendien zijn de meeste vloerpanelen uitneembaar, zodat je snel en gemakkelijk toegang hebt tot de installaties.”

Voorbeeld natte ruimte.

Diverse vloeroplossingen

PBS Holland bracht in het pand in totaal 6.000 m² vloerveld aan. “Voor de kantoordelen hebben we spaanplaatpanelen met een melamine afwerking gebruikt”, aldus Van der Hoeven. “Dit zijn modulaire, uitneembare vloerpanelen die uitermate geschikt zijn voor stoffering achteraf. De natte ruimtes en gangzones zijn voorzien van calciumsulfaat panelen met een messing groefverbinding. Deze elementen zijn met elkaar verlijmd en zorgen daardoor voor een vochtdicht en naadvrij geheel. Tot slot hebben we in de serverruimte spaanplaatpanelen met een aluminium onderlaag en een marmoleum toplaag toegepast. Hoogwaardige afwerkingen die spanningsvelden onder de vloerdelen voorkomen.”

CIAT | Totaalconcept voor verwarmen en koelen

Lees het gehele artikel

23 september 2020

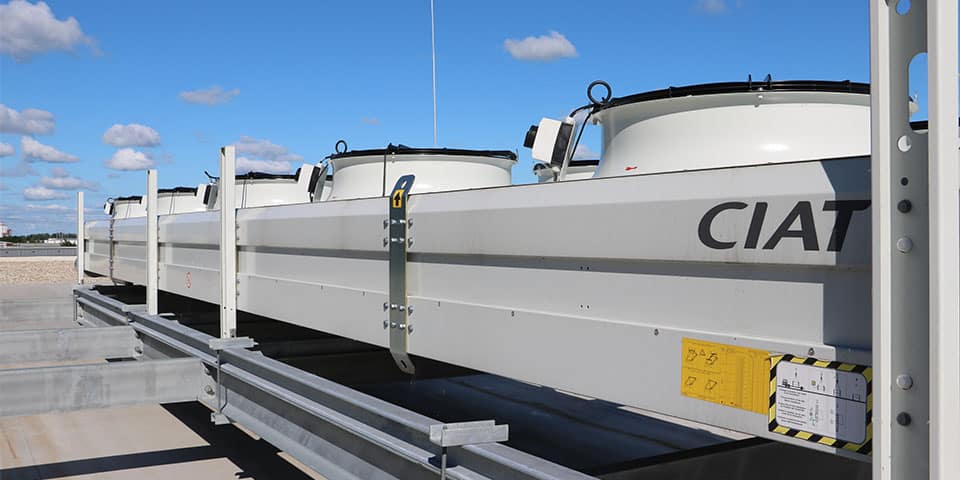

Of het nu gaat om het ontwerpen van producten of verfijnen van systemen: het team van CIAT steekt al haar tijd en energie in het ontwikkelen van op maat gemaakte, efficiënte en duurzame systemen, waarbij comfort gewaarborgd blijft. Het totaalconcept dat onlangs werd geleverd voor de nieuwe, hypermoderne montagefabriek met hoofdkantoor van systeemintegrator AWL-Techniek B.V. in Harderwijk is hiervan een sprekend voorbeeld. In onderaanneming van installateur Hollander Techniek heeft CIAT de best passende warmtepompen, drycooler en platenwisselaars geadviseerd, geleverd, getest en in bedrijf gesteld.

“De nieuwbouw functioneert volledig energieneutraal en all-electric, dankzij een WKO-systeem met twee warmtepompen, lage temperatuur vloerverwarming en vloerkoeling in hallen, hoogrendement warmtewielen in de luchtbehandelingskasten en zonnepanelen op het dak”, vertelt Theo Dikkers, projectleider bij Hollander Techniek. “Voor een belangrijk deel van deze technieken hebben wij CIAT als leverancier geselecteerd. CIAT levert namelijk hoogwaardige producten. Bovendien worden wij van offertetraject tot en met oplevering en nazorg altijd goed en snel geholpen.”

Om de warmte efficiënt weg te koelen, zijn twee DYNACIAT Power LG-LGP 800 water/water-warmtepompen geleverd, met een koelvermogen van 210 kW per stuk.

Hoge warmtelast

“In de voorfase en op basis van de warmteberekeningen van Hollander Techniek hebben wij de watertrajecten, het vermogen en de capaciteit van onze warmtepompen berekend en de best passende systemen voor dit project geselecteerd”, vertelt Theo van den Bosch, Verkoop Adviseur bij CIAT Nederland. “In de montagefabriek van AWL-Techniek B.V. komt veel warmte vrij. Om deze warmte efficiënt weg te koelen, hebben wij twee DYNACIAT Power LG-LGP 800 water/water-warmtepompen geleverd, met een koelvermogen van 210 kW per stuk. De warmtepompen voor binnenopstelling zijn geïnstalleerd in de technische ruimte op de begane grond, waar ook de PWB platenwisselaars van CIAT zijn geïnstalleerd. De platenwisselaars winnen een selecte hoeveelheid warmte terug uit de afgezogen binnenlucht en slaan deze op, voor bijvoorbeeld de verwarming van de kantoren. Een CIAT Opera drycooler met een thermisch vermogen van 192 kW op het dak van de nieuwbouw geeft eventuele overtollige warmte af aan de buitenlucht en houdt het WKO-systeem in balans.”

Prettige samenwerking

“Hollander Techniek heeft de installatie van de systemen verzorgd, waarna CIAT de tests en inbedrijfstelling voor zijn rekening nam”, aldus Van den Bosch. “Bovendien heeft CIAT waar nodig technische ondersteuning verleend.” Dikkers: “Omdat we goed bekend zijn met de technieken, is de installatie probleemloos verlopen. We kijken dan ook terug op een prettig project.”

Customized regeltechnieken voor nieuwbouw AWL-Techniek B.V. in Harderwijk

Lees het gehele artikel

23 september 2020

Op de Lorentz III in Harderwijk is net voor de bouwvak de nieuwe, hypermoderne montagefabriek met hoofdkantoor van systeemintegrator AWL-Techniek B.V. opgeleverd. De nieuwbouw van de specialist in algemene machinebouw, productieautomatisering en lasmachinebouw is ontworpen door Van de Poel Architecten. Dijkham bouw was verantwoordelijk voor de bouwkundige werkzaamheden. Leertouwer nam de elektrotechnische installaties voor zijn rekening, terwijl Hollander Techniek alle werktuigbouwkundige installaties realiseerde. Inclusief bijbehorende regeltechnieken. Het pand is officieel geclassificeerd als energieneutraal en functioneert volledig all-electric. Op het dak zijn circa 3.800 zonnecellen gemonteerd.

“Voor de verwarming en koeling van de diverse ruimtes is een warmte-koudeopslagsysteem met twee open bronnen gerealiseerd, in combinatie met warmtepompen”, vertelt Björn Vijge, werkvoorbereider bij Hollander Techniek. “Vanuit de technische ruimte worden warmte en koude via diverse distributiegroepen en middels Belimo vlinderkleppen, regelafsluiters en druksensoren door het pand verspreid. Als afgiftesysteem in de ruimtes is gekozen voor een BaOpt-systeem, dat functioneert op basis van luchtdruksturing. Hierdoor kan tochtvrij geventileerd worden, zonder klimaatklachten.” Bovendien worden temperatuur en CO2-niveau perfect gecontroleerd, vertelt hij. “Luchtbehandelingskasten op het dak zorgen voor de toevoer van voldoende verse lucht, die steeds op een basistemperatuur wordt aangeboden. Naar wens kan de lucht per ruimte en met behulp van Priva regelaars en Belimo drukonafhankelijke kogelkranen, servomotoren op de luchtkleppen en temperatuur en CO2 kanaalsensoren worden naverwarmd. Vervolgens wordt de geconditioneerde lucht middels luchtroosters de ruimte ingeblazen.”

2. temperatuursensoren in beeld 2 kopieren

Belimo temperatuursensoren.

Hoge kwaliteit, efficiënte montage

Om een hoge kwaliteit en efficiënte montage te borgen, zonder faalkosten, werkt Hollander Techniek sinds enkele jaren met gestandaardiseerde, integrale oplossingen en een vaste poule van leveranciers. “We hebben actief gezocht naar leveranciers die geen losse producten maar totaalconcepten aanbieden”, aldus Vijge. “Eén van deze leveranciers is Belimo, waarmee we in het verleden al vele projecten succesvol hebben uitgevoerd. Doordat we steeds met dezelfde producten werken, kunnen we sneller en efficiënter werken. Engineering en montage worden aanzienlijk vergemakkelijkt, zeker in combinatie met de customized productoplossingen.”

Voor de montage van de naregelingen moest Hollander Techniek tot voor kort alle regelafsluiters, vlinderkleppen, drukonafhankelijke kogelkranen, temperatuur en CO2 kanaalsensoren en druksensoren separaat en in het werk bekabelen en aansluiten, met als gevolg veel montage-uren op de bouw en mogelijke aansluitfouten. “In nauwe samenwerking met Belimo, Priva en WAGO hebben wij hier een oplossing voor ontwikkeld, in de vorm van een Roombox waarin alle Priva naregelcomponenten eenvoudig ingepast kunnen worden. De naregelingen worden door onze afdeling paneelbouw bedraad naar de WAGO-connectoren, waarna we in het werk alleen nog de box moeten plaatsen.” De afdeling Customized Products van Belimo levert alle regelafsluiters, vlinderkleppen, drukonafhankelijke kogelkranen, temperatuur en CO2 kanaalsensoren en druksensoren just-in-time en volledig customized aan, inclusief een 3 meter lange kabel en voorzien van WAGO-stekers, waarna zij plug-and-play met de connectoren van de box gekoppeld kunnen worden. “De stekers kunnen op slechts één manier worden aangesloten, waardoor faalkosten én montagetijden flink gereduceerd worden.”

Belimo 3-weg vlinderklep oplossing.

Customized Products als oplossing voor uitdagingen in de branche

Alle corrigerende organen en sensoren kunnen op de Customized Products afdeling van Belimo op specifieke klanteisen worden voorbereid, vertelt Danny de Laater, Manager Technical Support bij Belimo. “Na goedkeuring van de klant zorgt Belimo voor de definitieve werkbladen, waarna de medewerkers van sociale werkplaats De Voorwerkers in Arnhem de software, montage en labeling van de producten verzorgen. Dankzij deze voorbereiding is minder arbeid en (uit)zoektijd op de bouw nodig. Bovendien worden een hoge elektrische en hydraulische kwaliteit geborgd. Alle producten worden voor uitlevering getest op o.a. functionaliteit en lekdichtheid. Ook werken we uitsluitend met gerenommeerde merken, waardoor faalkosten tijdens de uitvoering geminimaliseerd worden. Conform alle Belimo-producten wordt ook op de Belimo Customized Products standaard 5 jaar garantie afgegeven.”

Een pilot met de customized producten van Hollander Techniek, Belimo, Priva en WAGO werd reeds uitgevoerd in 2019, in de nieuwe showroom van Dusseldorp BMW MINI in Oostzaan. Vervolgens zijn nog enkele zaken gefinetuned, waarna medio 2019 de nieuwbouw van Bredenoord in Apeldoorn customized is uitgevoerd, gevolgd door de nieuwbouw van AWL in Harderwijk. Volgens dezelfde werkwijze wordt op dit moment de laatste hand gelegd aan het Hermann Wesselink College in Amstelveen, waar een combinatie van Waterloo VAV-boxen en naverwarmers wordt toegepast. “Binnenkort zal men starten met het inregelen van alle customized naregelproducten, zoals de Belimo PIQCV drukonafhankelijke kogelkranen voor de naverwarmers en Belimo LMV-D3-MP Compact voor de VAV-boxen”, aldus De Laater. “Ook op VAV-gebied blijven wij onze producten innoveren. Dit heeft recent geleid tot de introductie van de Belimo NG VRU volumestroomregelaar, die zowel statisch als dynamisch kan meten en volledig vrij programmeerbaar is.”

AWL-Techniek B.V. | Energieneutrale nieuwbouw voor hightech machinebouwer

Lees het gehele artikel

22 september 2020

AWL-Techniek B.V. uit Harderwijk, systeemintegrator van geautomatiseerde hightech machines, besloot in 2017 dat het tijd was voor een nieuw hoofdkantoor. Nadat in oktober 2019 de realisatie van de 14.000 m² grote fabriek werd afgerond, volgde onlangs de oplevering van het 8.500 m² tellende kantoordeel. Het resultaat: een gebouw dat voor nu én in de toekomst optimaal is afgestemd op de activiteiten van de Veluwse machinebouwer. Leertouwer uit Barneveld verzorgde als bouwteampartner en adviseur alle installaties op het gebied van elektrotechniek, veiligheid en ICT.

Intensieve samenwerking in het bouwteam heeft aan de Keplerstraat in Harderwijk een parel van een gebouw opgeleverd. Projectmanager Utiliteit Henri Siemelink, namens Leertouwer nauw bij het uitdagende project betrokken, is dan ook apetrots op het eindresultaat. Een score die niet alleen is neergezet dankzij de inbreng van een gevarieerde en uitgebreide expertise, maar ook door een goede samenwerking tussen alle betrokken partijen. “Wanneer je als bouwteampartner vanaf het begin bij een project betrokken bent, ben je beter in staat om de wensen en eisen van de opdrachtgever in kaart te brengen en vervolgens efficiënt te vertalen naar de beoogde oplossing. Daarvan is dit gebouw andermaal het bewijs.”

Het centrale trappenhuis bij het kantoor.

Optimale integratie

Het nieuwe hoofdkantoor van AWL klinkt als een klok. In alle opzichten. Zo is het gebouw officieel geclassificeerd als energieneutraal en vindt verwarmen en koelen plaats door middel van een WKO-installatie met warmtepompen. Mede hierdoor kon het gebouw volledig gasloos worden opgeleverd. Verder is op het dak voorzien in zo’n 3.500 zonnepanelen, die gezamenlijk een maximaal vermogen leveren van 1,15 megawatt. Van der Poel Architecten, Dijkham bouw, Alferink van Schieveen, Hollander Techniek (verantwoordelijk voor de W-installaties), Studio Wederzijds, EeStairs, Intermontage en Leertouwer hebben samen mooi werk geleverd. Gebaseerd op de bedrijfsmissie ‘Duurzaam verbinden’ lag bij Leertouwer vanzelfsprekend de focus op het optimaal integreren van de elektrotechnische, beveiligings- en ICT-installaties. “Wat de elektra betreft, hebben we de in LED uitgevoerde verlichting en alle werkplekaansluitingen verzorgd”, somt Siemelink de highlights op. “Op veiligheidsgebied zijn door ons de installaties voor inbraakbeveiliging, ontruiming, brandmelding, toegangscontrole, noodverlichting en CCTV gerealiseerd. Met het plaatsen van patchkasten en een MER-ruimte hebben we een solide basis gelegd voor de infrastructuur van de ICT-voorzieningen. Daarnaast heeft Leertouwer de systeemvloer van het kantoordeel, de bandrasterarmaturen, het vlakbandbekabelingssysteem en een spanningsrail met aftakkasten gemaakt. Tevens hebben we als projectcoördinator alle bouwkundige, werktuigbouwkundige en elektrotechnische clashes opgelost. Last but not least tekenden we voor de afstemming met AWL zélf, de interieurarchitect en verschillende toeleveranciers.”

Een gedeelte van de in totaal 3.500 PV-panelen.

Comfort

De opsomming tekent de veelzijdigheid en aanpak van Leertouwer, dat binnen de markten wonen, werken, zorg en industrie al meer dan 90 jaar succesvol aan de weg timmert. “We benaderen elke opdracht vanuit het oogpunt van de opdrachtgever en stellen alles in het werk om het comfort van de klant te vergroten met een functionele, slimme en toekomstbestendige installatie”, zegt Siemelink. “Daar zetten onze ruim 170 specialisten zich elke dag weer voor in.”
